Ihr Spezialist für Kabelproduktion, Kabelkonfektion und Spiralkabel-Fertigung
Zu unserem Leistungsspektrum zählen die Kabelproduktion, Kabelkonfektion sowie die Produktion von Spiralkabeln und Wendelleitungen.
Wir haben uns dabei auf die Herstellung und Weiterverarbeitung flexibler Standardkabel, Sonderleitungen und kundenspezifischer Spezialkabel spezialisiert.
Unser Qualitätsmanagementsystem ist zertifiziert nach der Norm DIN EN ISO 9001:2015 » Zum Zertifikat
Unsere Fertigungsstätte wird überwacht entsprechend dem europäischen Werksinspektionsverfahren ECS/CIG 021 – 024:2014 (VDE Prüf- und Zertifizierungsinstitut GmbH) » Zum Zertifikat

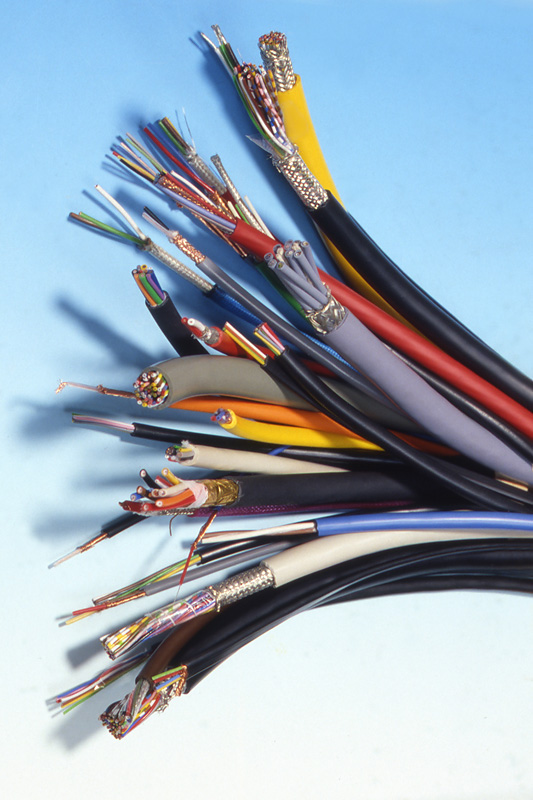

Kabelproduktion
Kernstück: unsere Kabelfabrikation
Leistungsspektrum
| Kernstück – unsere KabelfabrikationLeitungen: | |||
| Flexible Spezialleitungen | |||
| Daten- und Steuerleitungen | |||
| Industriekabel- und Leitungen | |||
| Hybrid-und Spezialleitungen | |||
| Mikrofonleitungen MY® | |||
| Instrumentenkabel | |||
| DMX-Leitungen | |||
| Audioleitungen nach AES/EBU | |||
| Videoleitungen | |||
| Wärmebeständige Leitungen | |||
| Flachleitungen | |||
| Flachrundleitungen | |||
| Isolierte Einzeladern | |||
| Halogenfreie Leitungen | |||
| Kabelbaugruppen: | |||
| Yv | PVC Schaltdraht | ||
| LiY | PVC Litze | ||
| LiYw | PVC Litze wärmebeständig | ||
| LifY | PVC Litze hochflexibel | ||
| LiYY | PVC Kabel ungeschirmt | ||
| LifYY | PVC Kabel ungeschirmt hochflexibel | ||
| LiYCY | PVC Kabel geflechtgeschirmt | ||
| LiYDY | PVC Kabel wendelgeschirmt | ||
| LiYALY | PVC Kabel alufoliengeschirmt | ||
| LiYCYY | PVC Kabel mit einzeln geflechtgeschirmten Adern | ||
| LiYDYY | PVC Kabel mit einzeln wendelgeschirmten Adern | ||
| 2-LiYY | PVC Kabel paarig verseilt ( TP Twistd Pair ) | ||
| Alle Ausführungen alternativ auch mit Isolierungen/Mantelmischungen aus: | |||
| 2Y | PE | Polyethylene | |
| 9Y | PP | Polypropylen | |
| 11Y | PUR | Polyurethan | |
| 12Y | TPEV | Thermoplastischen Elastomeren | |
| H | FRNC | halogenfreien Mischungen | |
| Beispiele für Kabelbaugruppen: | |||
| Li2YY, Li2YCY, Li2YDY, Li2YALY, Li2YDYY, Li2YCYY | |||
| Li9YY, Li9YCY, Li9YDY, Li9YALY, Li9YDYY, Li9YCYY | |||
| Li9Y11Y, Li9YC11Y, Li9YD11Y, Li9YAL11Y, Li9YD11Y11Y, Li2YC11Y11Y | |||
| Li11Y11Y, Li11YC11Y, Li11YD11Y, Li11YAL11Y, Li11YD11Y11Y, Li11YC11Y11Y | |||
| Li12Y11Y, Li12YC11Y, Li12YD11Y, Li12YAL11Y, Li12YD11Y11Y, Li12YC11Y11Y | |||
| Li11YH, Li11YCH, Li11YDH, Li11YALH | |||
| Li12YH, Li12YCH, Li12YDH, Li12YALH | |||
| Möglichkeiten: | |||
| Kabelformen | Rundkabel, Flachkabel sowie Sonderformen | ||
| Leiterquerschnitte | 0,05 mm² bis ca. 2,00 mm² | ||
| Leitermaterial | flexible und hochflexible Kupfer-und Lahnlitzen | ||
| Leitermaterial | flexible und hochflexible Kupfer-und Lahnlitzen | ||
| Kupferdrähte in blanker und verzinnter Ausführung | |||
| Mehr-, viel-, fein-, und feinstdrähtige Litzenaufbauten nach VDE 0295 | |||
| Isolationsmaterial | PVC, PE, PP, PUR, TPE, FRNC und halogenfreie Kunststoffe | ||
| Verseilarten | adrig, paarig und bündelverseilt | ||
| Schirmungen | Wendel- und Geflecht-Schirmungen aus blanken und verzinnten Kupferdrähten | ||
| Folienschirmungen als Einzel- und Gesamtschirmungen sowie Kombinationen | |||
Wir können auch Kabel im Style UL/cUL liefern. |
|||
| Verfügbare Styles: | |||
| Single-conductor, thermoplastic insulation | |||
| 1007, 1015, 1061, 1569, 10002,10008, 10012, 10042, 10071, 10152, 10335, 10492, 10493, 10553, 10651, 10666, 10954 | |||
| Multiple-conductor, thermoplastic insulation | |||
| 2461, 2464, 2516, 2517, 2532, 2587, 2651, 20233, 20234,20235, 20236, 20549, 20554, 20563, 20939, 21198, 21223, 21250, 21251, 21392 | |||

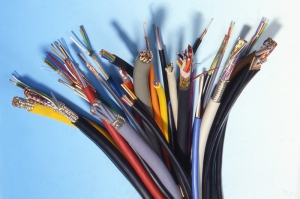

Kabelkonfektion
Konfektionierte Leitungen nach Kundenwunsch
Wir bieten ein umfangreiches Programm, und decken von der Einzelader-Konfektion über konfektionierte Leitungen, gerätespezifische Anschlussleitungen bis hin zur Anfertigung komplexer Baugruppen und Anschlusseinheiten wie konfektionierte Motor- und Geberleitungen alle Bereiche ab. Selbstverständlich verarbeiten wir gerne auch kundenseitig beigestelltes Material.
| Typische Arbeitsgänge: | |||
| Zuschnitt, Abmanteln, Abisolieren und Verzinnen, Ader- und Schirmbearbeitung, Löten, Kontaktieren, Anschlagen von Kontakten, Anpressen, Crimpen, Durchdringungstechnik, Tüllenmontage, Montage von Steckern und Kupplungen aller Art. | |||
Wir verarbeiten alle handelsüblichen Verbindungselemente in Löt-, Schraub-, Crimp-, Schneid/Klemm- und Durchdringungstechnik, z.B.:
| Audio-/Video-Steckverbindungen: | |||
| DIN-Steckverbinder (Stift- und Buchsenleisten) | |||
| Klemmen und Klinken-Steckverbinde | |||
| Platinensteckverbinder (Lötösen, Buchsenleisten) | |||
| Quetsch-Steckverbinder (Flachstecker, Flachsteckhülsen) | |||
| Rundsteckverbinder | |||
| Telefon-Stecker (Western-Modular-Plug) | |||
| Sub-D-Steckverbindungen | |||
| Signal- und Leistungs-Steckverbinder für die industrielle Anwendung | |||
Spiralkabel und Wendelleitungen
Eine Kernkompetenz unserer Kabelkonfektion
Wir verfügen über fundierte Erfahrung bei der Herstellung von Spiralkabeln und Wendelleitungen.
Durch ein spezielles Verfahren werden die Kabel in eine spiralisierte Form gebracht. Unsere PVC-, TPE- und PUR-Spiralkabel und Spiralleitungen finden überall dort ihren Einsatz, wo höchste mechanische Beanspruchungen erfüllt werden müssen.
Je nach Verwendungszweck werden die Spiralleitungen entsprechend Ihren individuellen Wünschen und Vorstellungen konzipiert und gefertigt. Unterschiedlichste Abmessungen und Ausgestaltungen sind möglich. Sie erhalten bei uns Spiralrohlinge für eine weitergehende Bearbeitung in Ihrem Hause oder auch vollständig bearbeitete Einheiten mit Steckern und Anschlagteilen, gemäß Ihren Vorgaben. Selbstverständlich verarbeiten wir gerne auch kundenseitig beigestelltes Kabelmaterial.
